固变SST在城市老旧社区配电扩容中的价值：在现有箱变空间内实现容量翻倍

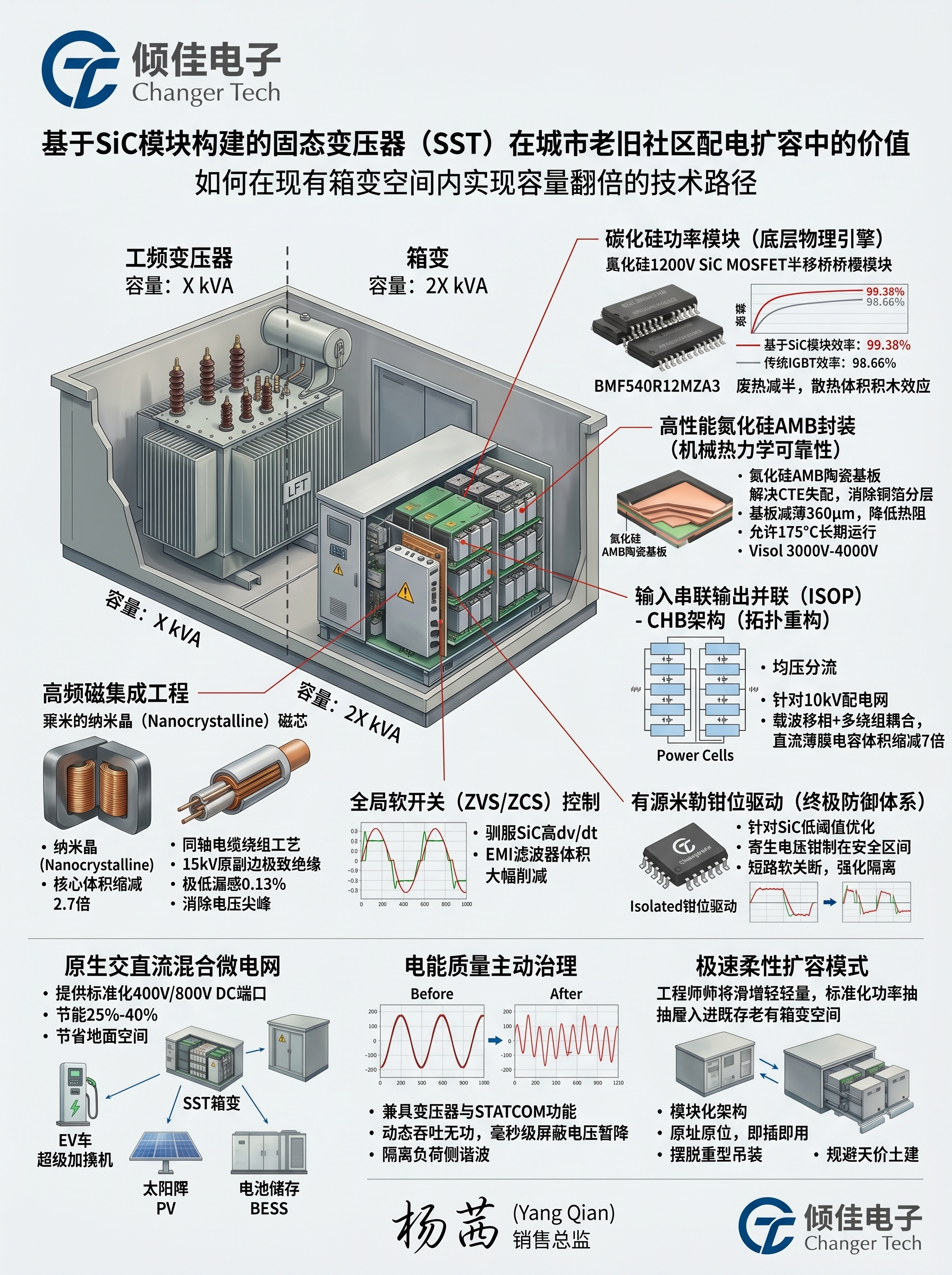

基于SiC模块构建的固态变压器（SST）在城市老旧社区配电扩容中的价值：如何在现有箱变空间内实现容量翻倍的技术路径
1. 城市电网转型的时代背景与老旧社区配电扩容的深层痛点
在全球能源转型与深度电气化的宏观背景下，城市配电网络正经历着从传统单向无源网络向高度有源化、动态化交直流混合微电网的剧烈演变。特别是对于城市老旧社区而言，随着高功率电动汽车（EV）直流快充桩、分布式屋顶光伏（PV）、家用电池储能系统（BESS）以及大功率电气化供暖（如空气源热泵）的指数级增长，社区末端节点的电力负荷需求呈现出爆炸式上升的态势 。许多建于数十年前的老旧社区，其最初的配电容量规划通常仅为数百千伏安（kVA），如今已远远无法满足兆瓦级（MW）的新型负荷需求。
面对这一迫切的扩容需求，传统的解决方案是更换容量更大的工频变压器（Line Frequency Transformer, LFT）或新建箱式变电站（简称“箱变”）。然而，这一路径在现代城市治理中遇到了难以逾越的物理与社会屏障。首先，传统油浸式或干式变压器的体积和重量与功率容量呈强正相关，容量的翻倍往往意味着设备占地面积（Footprint）和基础承重的大幅增加，且需要配置更大体积的储油池与防火隔离带 。老旧社区的地下管网错综复杂，地面公共空间已极度固化，几乎无法腾出额外的物理空间来安置更为庞大的配电设施。其次，增建大型变电设施极易引发强烈的“邻避效应”（Not In My Back Yard, NIMBY），导致规划审批受阻。更为严峻的是，全球范围内传统中压变压器的供应链正面临严重瓶颈，部分设备的采购与安装前置时间（Lead time）已延长至三年之久，严重迟滞了社区电网升级与高密度算力中心等新型基础设施的建设部署 。
在不增加甚至缩减现有箱变物理空间的前提下，实现配电容量的100%甚至更高比例的翻倍，已成为突破城市配电网发展瓶颈的核心技术诉求。固态变压器（Solid-State Transformer, SST）作为一种基于大功率电力电子变换技术的新型智能配电设备，通过高频电磁能量变换替代工频磁场耦合，展现出了解决这一空间与容量矛盾的颠覆性潜力 。然而，早期的固变SST受限于硅（Si）基功率器件的性能天花板，其整机体积与效率优势并未得到完全释放。直至近年来，以碳化硅（SiC）为代表的宽禁带（Wide Bandgap, WBG）半导体材料在模块级封装与高频驱动控制技术的全面成熟，才真正打通了固变SST走向超高功率密度与极致微型化的技术闭环。本报告将系统剖析基于SiC功率模块构建的固态变压器在老旧社区配电扩容中的多维价值，并深度推演在现有箱变空间内实现容量翻倍的底层技术路径。
2. 传统变压器的空间约束机理与固变SST的高频微型化破局法则
2.1 工频变压器的电磁物理极限与空间锁定效应
传统工频变压器自十九世纪末投入使用以来，其核心物理构造并未发生本质改变，始终依赖硅钢片铁芯与绝缘铜导线在50Hz或60Hz的低频交变磁场中进行能量传递 。在电磁学理论体系中，变压器的物理尺寸可以通过面积乘积（Area Product, Ap）公式予以精确量化描述。面积乘积是指变压器磁芯的有效截面积 Ae 与绕组窗口面积 Wa 的乘积，其数学表达式为：
Ap=WaAe=KwKcfBmJPout
在该公式中，Pout 代表变压器的额定输出功率，Kw 为绕组的窗口填充系数，Kc 为电压波形系数，Bm 为磁芯材料的最大工作磁通密度，而 J 则是导线中允许的安全电流密度。由该公式可以清晰地得出结论：在额定功率 Pout 给定且材料物理极限（如 Bm 和 J）固定的前提下，变压器的体积尺寸（直接正相关于 Ap）与系统的工作频率 f 呈现出严格的反比关系。
由于传统配电网的工作频率被牢牢锁定在50Hz（或60Hz），为了传输兆瓦级的巨大功率，设计者别无选择，只能通过无限制地增大磁芯截面积与绕组体积来避免磁饱和与过热。此外，为了耗散庞大绕组与铁芯产生的铜损和铁损，工频变压器必须配备极其占空间的绝缘矿物油箱、庞大的外部散热鳍片甚至强制风冷系统 。这种由基础电磁物理定律决定的“以体积换容量”的设计范式，构成了老旧社区配电扩容中最坚固的“空间锁定效应”。
2.2 固态变压器的高频重构与硅基器件的热力学死结
固态变压器（SST）从根本上绕过了工频电磁耦合的物理限制，其核心原理是利用大功率电力电子开关器件将输入的工频（50Hz）交流电首先整流为直流电，随后通过高频逆变环节将其转换为几千赫兹至几十千赫兹（10kHz~50kHz）的高频交流电，再馈入体积已大幅缩减的高频隔离变压器（HFT/MFT），最后在副边再次整流并逆变输出所需的工频交流电或直流电 。
根据面积乘积公式，当能量传递的频率从50Hz跃升至20kHz时，频率参数增加了400倍。这意味着高频变压器的磁芯体积和绕组用铜量可以呈现指数级的塌缩，整个电磁隔离环节的重量和尺寸仅为传统变压器的几十分之一 。在此理论框架下，固变SST被寄予了大幅度缩减变电设备占地面积的厚望。
然而，在固变SST发展的早期阶段，系统工程师们遭遇了严重的热力学死结。当采用传统的硅（Si）基绝缘栅双极型晶体管（IGBT）作为高频开关执行元件时，IGBT固有的少数载流子复合效应导致了明显的“拖尾电流”现象 。当开关频率突破10kHz时，这种拖尾电流所引发的动态开关损耗呈线性乃至指数级暴增，产生极其惊人的热量。为了防止硅基器件发生热失控（Thermal Runaway），系统必须配备异常庞大且昂贵的液冷或强制风冷散热基座 。这种由半导体材料缺陷导致的散热系统体积膨胀，残酷地抵消了高频变压器所节省下来的物理空间，导致基于Si IGBT的固变SST在整体体积密度上并未取得实质性的突破，无法满足老旧社区原址替换的苛刻要求。
3. 碳化硅（SiC）功率模块：重塑固变SST功率密度的底层物理引擎
突破热力学与体积死结的唯一路径，在于半导体底层材料的跨代升级。碳化硅（SiC）作为一种宽禁带材料，具有比硅高三倍的禁带宽度、高十倍的临界击穿电场强度以及高三倍的热导率 。这些在晶格原子层面的物理优势，使得SiC MOSFET能够在阻断极高电压的同时，保持极薄的漂移区厚度，从而实现极低的导通电阻；更关键的是，作为多数载流子器件，SiC MOSFET彻底根除了拖尾电流，其开关速度与能量损耗仅受限于外部寄生参数，能够在极高频率下保持令人瞩目的极低损耗特性 。
3.1 基于1200V SiC模块的极致低损耗与高频高效能
在应用于固变SST的中低压变换环节时，业界已开发出具有极高电流密度与极低损耗的工业级SiC MOSFET半桥模块。以基本半导体（BASiC Semiconductor）的系列产品为例，其Pcore™2 62mm及ED3系列模块采用了第三代SiC芯片技术，专门针对固变SST、储能与大功率电机驱动等高频高功率密度场景进行了深度优化 。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
为了直观展现这些模块在提升功率密度方面的潜力，下表系统梳理了应用于该领域的几款核心1200V SiC MOSFET模块的关键电气与热力学参数：
| 产品型号 | 封装形式 | 额定电流 ID | RDS(on) (典型值 @ 25∘C) | RDS(on) (典型值 @ 175∘C) | 最大功耗 PD | 隔离电压 Visol |
|---|---|---|---|---|---|---|
| BMF240R12E2G3 | Pcore™2 E2B | 240A | 5.5 mΩ | 10.0 mΩ | 785 W | 3000 V |
| BMF240R12KHB3 | 62mm | 240A | 5.3 mΩ | 9.3 mΩ | 1000 W | 4000 V |
| BMF360R12KHA3 | 62mm | 360A | 3.3 mΩ | 5.7 mΩ | 1130 W | 4000 V |
| BMF540R12KHA3 | 62mm | 540A | 2.2 mΩ | 3.9 mΩ | 1563 W | 4000 V |
| BMF540R12MZA3 | ED3 | 540A | 2.2 mΩ | 4.8 mΩ | 1951 W | 3400 V |
表 2：面向高功率密度固变SST应用的1200V SiC MOSFET半桥模块核心参数概览
从表2的数据可以深刻洞察SiC技术的革命性优势。以额定电流高达540A的BMF540R12MZA3模块为例，其在 25∘C 下的导通电阻仅为 2.2mΩ，即便在 175∘C 的极限高温工况下，其电阻也仅轻微上升至约 4.8mΩ 。此外，该模块在1200V额定电压下的静态漏电流（IDSS）控制在极低的纳米安培（nA）级别，且体二极管几乎不存在反向恢复电荷（Qrr）积聚效应 。这种卓越的低阻抗特性使得固变SST在全负载甚至超载运行区间内，传导损耗被压缩至物理极限。
3.2 仿真确证：效率微增带来的散热系统“蝴蝶效应”
在评估SiC模块对固变SST功率密度的系统级影响时，必须将视角落至具体的拓扑仿真数据中。在三相桥两电平逆变拓扑（模拟SST的交直流端口行为）的应用仿真中，选取了工作环境最为严苛的工况：散热器温度固定为 80∘C，直流母线电压800V，输出相电流高达400Arms，开关频率设定为8kHz。
仿真数据揭示了令人震惊的系统级差异：在相同工况下，采用SiC MOSFET模块（BMF540R12MZA3）的单开关总损耗约为 386.41W，而采用业界主流的传统IGBT模块（如FF900R12ME7）的单开关总损耗则高达 658.59W 。在整机持续输出 378kW 有功功率的状态下，基于SiC模块的变换器效率高达 99.38%，而基于IGBT的系统效率仅为 98.66%（部分竞品为 98.79%） 。
从表面上看，99.38% 与 98.66% 之间仅存在 0.72% 的效率差距。然而，在热力学系统设计中，这一微小的百分比差异引发了巨大的“蝴蝶效应”。效率提升 0.72% 意味着系统产生的绝对废热减少了惊人的比例——IGBT系统产生的总热损耗约为 5.04kW，而SiC系统仅为 2.32kW，发热量锐减了 50% 以上 。发热量的减半直接赋予了系统工程师极其宽广的设计冗余：可以将原本庞大的液冷冷板体积缩小一半，将冷却液循环泵的功率大幅下调，甚至在特定工况下由复杂的液冷降级为更为紧凑的强制风冷。此外，更低的发热量意味着可以允许功率模块在更紧凑的空间内高密度阵列式堆叠。正如相关研究指出的，使用 10kV 级别或高压 SiC MOSFET 可使系统实现 50% 的散热系统体积缩减与 75% 的整体重量降低 。正是这 0.72% 的效率跨越，成为了在现有狭小箱变空间内装入两倍额定容量配电设备的物理前提。
4. 跨越机械应力与热循环鸿沟：先进基板与封装工程的赋能
老旧社区的配电设施通常暴露在严酷的户外环境中，面临着日夜剧烈的温差交变与电动汽车快充引发的无规律功率冲击。固态变压器若要达到传统油浸式变压器长达20至30年的运行寿命，其内部功率模块的机械强度与热力学可靠性必须达到极高标准。
在功率模块的封装结构中，直接敷铜（DBC）或活性金属钎焊（AMB）陶瓷基板是实现电气绝缘与热量传导的咽喉要道。传统的工业级模块多采用氧化铝（Al2O3）或氮化铝（AlN）作为陶瓷绝缘层。然而，在固变SST高频重载的功率循环（Power Cycling）过程中，硅芯片、铜引线与陶瓷层之间会产生巨大的温度梯度。由于铜的热膨胀系数（CTE，约 17 ppm/K）与 Al2O3（6.8 ppm/K）及 AlN（4.7 ppm/K）存在显著的失配，经过成百上千次的热胀冷缩后，极易在材料交界面产生毁灭性的剪切应力，导致陶瓷层微裂纹的萌生与铜箔的大面积剥离分层（Delamination） 。一旦发生分层，热阻将瞬间飙升，引发半导体芯片的灾难性烧毁。
为了跨越这一长期可靠性的鸿沟，新一代高功率密度 SiC 模块（如 BMF540R12MZA3 与 BMF540R12KHA3）全面引入了高性能的氮化硅（Si3N4）AMB 陶瓷覆铜板技术 。
| 材料性能指标 | 氧化铝 (Al2O3) | 氮化铝 (AlN) | 氮化硅 (Si3N4) |
|---|---|---|---|
| 热导率 (W/mk) | 24 | 170 | 90 |
| 热膨胀系数 (ppm/K) | 6.8 | 4.7 | 2.5 |
| 抗弯强度 (N/mm2) | 450 | 350 | 700 |
| 断裂韧性/断裂强度 (Mpam) | 4.2 | 3.4 | 6.0 |
表 3：不同陶瓷基板材料的物理与热力学性能深度对比
分析表3可知，尽管 Si3N4 的绝对热导率（90 W/mk）不及 AlN（170 W/mk），但其展现出了极其强悍的机械力学属性。其抗弯强度高达 700 N/mm2，断裂韧性达到 6.0 Mpam，远远将 Al2O3 和 AlN 甩在身后 。这种无与伦比的韧性赋予了封装工程师一项极具价值的设计自由度：可以将 Si3N4 陶瓷层的物理厚度大幅减薄（例如减至典型的 360μm，而易碎的 AlN 通常必须保持在 630μm 以上以防断裂） 。厚度的急剧缩减不仅完美弥补了热导率的微弱劣势，使得整体热阻（Rthjc）降至极其优异的水平（例如单开关热阻低至 0.077 K/W 至 0.096 K/W） ，更极大地抑制了热应力的积聚。
严苛的加速老化测试表明，在经历长达 1000 次的极端温度冲击循环后，Al2O3 和 AlN 基板均出现了严重的铜箔分层失效，而 Si3N4 AMB 基板依然保持了完美无瑕的接合强度与界面完整性 。结合高强度铜（Cu）基板与高温焊料体系的综合应用，Si3N4 封装技术使得 SiC 模块能够安全稳定地在 175∘C 的最高虚拟结温（Tvj）下长期运行，同时维持高达 3000V 至 4000V 的电气隔离耐压（Visol） 。这种从材料基因层面实现的长期机械可靠性，是 固变SST 敢于在极其紧凑的物理空间内长期高负荷运转的定海神针。
5. 面向 10kV 配电网拓扑重构：ISOP多电平架构与高频磁集成工程
城市老旧社区的主干配电网通常为 10kV 或 13.8kV 的中压交流（MVAC）系统 。尽管目前已有10kV以上级别的超高压SiC器件处于研发阶段 ，但综合考量商业化成本、供应链成熟度、门极驱动的复杂性以及系统的容错冗余能力，采用耐压在 1200V 至 3300V 之间的量产工业级 SiC MOSFET 模块，配合创新的多电平变换器拓扑，是实现高功率密度 固变SST 最为稳妥且高效的技术路径 。
5.1 级联H桥（CHB）与输入串联输出并联（ISOP）体系
在处理 10kV 级别的高压接入时，固变SST 交流前端（Active Front End, AFE）普遍采用级联 H 桥（Cascaded H-Bridge, CHB）多电平拓扑 。相较于中性点钳位（NPC）或飞跨电容（Flying Capacitor）等多电平拓扑，CHB 拓扑彻底摒弃了庞大的中性点钳位二极管与电压平衡电容群。其基本原理是将多个由低压 SiC 模块（如 1200V 模块）构成的 H 桥功率单元（Power Cell）在交流侧进行串联叠加，从而安全、均匀地分担 10kV 的电网瞬态与稳态高压 。
每个 H 桥单元的直流侧连接着一个独立的、工作在几十千赫兹的高频隔离 DC/DC 变换器（如双重主动全桥 Dual Active Bridge, DAB 或 LLC 谐振变换器）。这些独立的 DC/DC 变换器在输出端进行并联，汇聚成一股统一的 400V 或 800V 低压直流母线供后端使用，这种整体架构即为输入串联输出并联（Input-Series Output-Parallel, ISOP）网络 。
ISOP 架构的深度应用为缩小 固变SST 体积带来了两项决定性的结构优势。首先，多电平阶梯波形的合成能够输出极其逼近理想正弦波的交流电压，这使得馈入电网的电流总谐波畸变率（THD）实现了断崖式下降（下降幅度达 50% 以上） 。这意味着传统工频变压器前端必需的体积庞大、重量惊人的 LC 无源滤波器阵列被极大精简，甚至完全淘汰。其次，通过在控制层引入载波移相（Carrier Phase-Shifting）技术与高频变压器的多绕组耦合策略，可以完美抵消单相 CHB 拓扑中由交流电网周期性功率吞吐引发的二倍频直流脉动分量 。这种在拓扑与控制双层面的创新，使得原本用于平抑低频电压波动的庞大直流侧薄膜电容体积缩减了整整 7 倍 。大容量电容器是占据电力电子设备体积的核心组件之一，其体积的急剧萎缩，为 固变SST 在有限机柜内塞入两倍的功率单元铺平了道路。
5.2 高频磁性材料的革命与极致绝缘设计
固变SST 容量翻倍的另一个关键发力点在于隔离级高频变压器（HFT）的设计重构 。当运行频率从 50Hz 提升至 50kHz 时，传统硅钢片在高频交变磁场下的涡流损耗与磁滞损耗将以指数级恶化，直至核心材料因过热而熔毁。因此，SST 必须抛弃硅钢，转向更先进的高频软磁材料。
目前，纳米晶（Nanocrystalline）合金已成为高功率密度 固变SST 磁芯的最优解。纳米晶材料具有高饱和磁通密度（Bs≈1.2T）以及极高的高频磁导率，在几十千赫兹频段下的铁损极低 。相比于传统的铁氧体磁芯，使用纳米晶磁芯可使高频变压器的核心体积再缩减约 2.7 倍 。
随之而来的严峻挑战是高频高压下的电气绝缘问题。在不足篮球大小的高频变压器内，必须实现 10kV 到 15kV 级别的原副边绝对电气隔离，且要防止因高频电场引起的局部放电（Partial Discharge, PD）导致绝缘介质快速老化崩溃。更为苛刻的是，为了保证功率在 DAB 变换器中的高效传输，变压器的漏感必须被精确控制在一个极小的范围内。
为了化解这一工程悖论，尖端设计中引入了高压同轴电缆（Coaxial Cables）作为变压器绕组的创新工艺。例如，在一款 5kV SiC 软开关模块化固态变压器（M-S4T）的原型机设计中，工程师采用具有交联聚乙烯（XLPE）或聚四氟乙烯（PTFE）高绝缘等级护套的同轴电缆同时充当原边和副边绕组 。同轴电缆特殊的同心圆柱几何结构，天然构建了均匀对称的电场分布，彻底杜绝了尖端放电现象，在极其狭窄的物理空间内稳固实现了 15kV 的高压绝缘 。更具革命性的是，由于同轴结构使得原副边电流产生的磁场几乎完全相互抵消，这种绕组工艺实现了原副边极度紧密的磁耦合，将漏感惊人地抑制在了 0.13% 的极限水平 。极低漏感不仅消除了开关瞬间由 Ldtdi 引发的破坏性电压尖峰，更避免了昂贵的缓冲吸收电路（Snubber circuit）的使用，进一步精简了 PCB 板的面积。
5.3 全局软开关（ZVS/ZCS）主动控制高频电磁辐射
SiC MOSFET 带来极低开关损耗的代价，是其惊人的电压与电流瞬变率（dv/dt 与 di/dt）。在 1200V 甚至更高电压的切换中，SiC 模块的 dv/dt 能够轻易突破 20 kV/μs 乃至更高 。这种极端的瞬态跳变会通过变压器与散热器的寄生电容，向空间辐射极其严重的宽带电磁干扰（EMI），并产生破坏性的共模电流（Common-mode current）。如果放任这种 EMI 辐射，在拥挤的 固变SST 机柜内，不仅会导致高精度数字信号处理器（DSP）和通讯总线瘫痪，还迫使设计者必须添加极其庞大且笨重的 EMI 滤波器与金属屏蔽罩，这与缩小体积的初衷背道而驰。
因此，为了在保留高频特性的同时彻底消除 EMI 根源，基于 SiC 的 固变SST 必须引入全局软开关（Soft-Switching）技术。在上述 M-S4T 模块化拓扑设计中，通过精巧的谐振槽路设计与移相控制策略，变换器能够在全负载范围内，确保主功率 SiC MOSFET 在漏源电压降至零的瞬间进行零电压开通（ZVS），同时保证辅助器件在电流过零点实现零电流关断（ZCS） 。全局软开关不仅将开关损耗进一步压榨至物理极限，而且主动驯服了狂暴的 dv/dt，从源头上大幅削弱了高频振铃与 EMI 发射 。EMI 滤波器体积的实质性缩减，为 固变SST 内部腾出了宝贵的空间，使多模块的高密度紧凑排列成为可能。
6. 构建极限 dv/dt 环境下的终极防御体系：有源米勒钳位控制逻辑
在实现高功率密度的征途中，门极驱动技术（Gate Driving）是保障由数十个 SiC 模块集群构成的 固变SST 能够安全、长期运行的最后一道生死防线。在半桥、全桥等多电平基本功率单元中，当桥臂的其中一个开关管（例如上管）以极高的速度（高 dv/dt）导通时，桥臂中点电压的瞬间剧烈拉升，会通过处于关断状态的另一开关管（下管）的栅漏极寄生电容（即米勒电容，Cgd），向其栅极注入一股强烈的瞬态位移电流（Igd） 。
根据基本电路方程 Igd=Cgd⋅dtdv，这种位移电流会流经下管的栅极关断电阻（Rgoff）并流回驱动器的负电源轨，从而在栅源极之间产生一个正向的电压尖峰（Vgs_spike=Igd⋅Rgoff） 。如果这个寄生电压尖峰超过了器件的栅极开启阈值（VGS(th)），处于关断状态的下管将被意外触发导通，导致上下管同时导通的灾难性“桥臂直通”短路，瞬间烧毁昂贵的功率模块。
相较于传统的硅 IGBT，SiC MOSFET 面临的米勒效应威胁呈现指数级恶化趋势 。这不仅是因为 SiC 的开关速度（dv/dt）是 IGBT 的数倍，更是因为 SiC MOSFET 固有的开启电压阈值（VGS(th)）非常低（通常在室温下仅为 2.3V - 2.7V），且该阈值具有负温度系数，在 175∘C 的高温满载工况下会进一步跌落至 1.85V 左右的极度危险区域 。此外，IGBT 门极对驱动负压的忍耐能力（通常可达 -25V）远强于 SiC MOSFET（典型负压极限仅为 -8V 或 -10V），这使得传统上通过施加极深负压（如 -15V）来压制米勒电压的粗暴手段在 SiC 器件上完全失效，因为过深的负压会导致 SiC 栅氧层提前击穿退化 。
为了在超高频、超高功率密度环境中构筑坚不可摧的安全防线，固变SST 的驱动控制板必须集成专门针对 SiC 优化的有源米勒钳位（Active Miller Clamp）技术 。以专为 SiC MOSFET 设计的隔离驱动芯片（如基本半导体 BTD5350MCWR 系列）为例，其副边内部集成了一个独立的、具有极低导通内阻的辅助开关管 。在 SiC MOSFET 关断周期的初始阶段，当驱动芯片内部的高速比较器检测到栅极电压下降至安全阈值（如 2.2V）以下时，比较器瞬间翻转，直接触发内部的钳位开关导通。这个旁路开关为米勒电流提供了一条直接通往负电源轨（如 -4V 或 -5V）的极低阻抗泄放捷径，从而彻底绕过了外部的 Rgoff 电阻 。
双脉冲平台实测数据确证了该技术的有效性：在 VDS=800V、ID=40A、且使用 0V 关断电压的恶劣测试条件下，无米勒钳位保护时，下管的寄生感应电压高达 7.3V，远超开启阈值，必然引发直通故障；而启用有源米勒钳位后，该寄生电压被死死钳制在 2.0V 甚至 0V 的绝对安全区间内 。结合高达 4000V 至 5000Vrms 的强化隔离耐压能力与短路软关断（Soft Turn-off）保护机制 ，具有米勒钳位功能的驱动体系从根本上消除了 固变SST 系统在极限负载跳变与高频电磁环境下的致命隐患，是确保容量翻倍后的密集模块矩阵能够稳定协同运作的灵魂核心。
7. 从配电节点到能源路由枢纽：固变SST 在老旧社区的系统级经济与应用价值
当基于 SiC 器件、高频磁集成、先进 AMB 封装与主动防御驱动技术的高功率密度 固变SST，成功部署于老旧社区狭窄的传统箱变原址并实现 1:2 乃至 1:3 的容量扩容时，其所带来的效益已远远超越了“容量增加”的线性范畴。固变SST 实际上将一个被动的低频能量降压节点，重塑为一个拥有极高智能与调度能力的数字化能源路由枢纽，在配电网拓扑重构与系统经济性层面产生了深远的变革。
7.1 原生交直流混合微电网（Hybrid AC-DC Microgrid）的无缝赋能
传统工频交流变压器只能提供单一的 380V/220V 低压交流（LVAC）接口。然而，现代老旧社区新增的绝大部分大功率负荷与分布式能源——如电动汽车（EV）直流超级快充桩、屋顶光伏板（PV）、家用电池储能系统（BESS）以及数据服务器等——在其物理本质上均工作于直流（DC）域 。如果在传统的纯交流配电网下接入这些设备，必须为每一个充电桩或储能站单独配备沉重且昂贵的 AC/DC 硅基整流器或 DC/AC 逆变器。这在寸土寸金的老旧社区地面空间中根本无法规模化落地。
固态变压器凭借其天然的多级变换属性，内部始终维持着高度稳定的中压直流（MVDC）与低压直流（LVDC）母线。通过在 固变SST 柜体上直接引出标准化的 400V 或 800V 低压直流端口 ，社区能够直接构建起高能效的交直流混合微电网 。电动汽车超充站可以直接从 800V HVDC 端口取电，彻底省去了终端设备内部笨重复杂的交流整流环节 。这种去中心化的直流直接馈电架构，不仅使得端到端的能量转换损耗断崖式降低了 25% 到 40% ，而且将充电桩的物理体积缩减为极其纤薄的配电终端。释放出的社区地面空间可重新规划为停车位或绿化带，从而在极其局促的环境下极大地提高了新能源设施的渗透率与部署密度。
7.2 柔性潮流管控与全天候电能质量主动防御
老旧社区电网通常存在严重的历史遗留问题，如居民用电导致的三相严重不平衡、末端电压剧烈跌落（Voltage Sag），以及由海量变频家电引起的非线性谐波污染。传统的工频变压器对这些恶化的电能质量完全无能为力，电网公司常常被迫在周边征地建设额外的无功补偿装置（SVG）或有源电力滤波器（APF），进一步加剧了空间矛盾。
固变SST 作为一个全控型的数字电力电子变换器，完美兼具了变压器与静止无功发生器（STATCOM）的双重功能。在 10kV 并网高压侧，固变SST 的先进数字控制系统（Advanced Control Systems, CS）能够根据指令实时调节输入电流的相位，实现恒定的单位功率因数运行，并动态吞吐无功功率以支撑上级主干电网的电压稳定 。在 380V 低压负荷侧，固变SST 通过前馈与反馈混合控制算法，能够对电网端的电压暂降、电压突升以及闪变进行毫秒级的完美屏蔽补偿，确保输出给社区居民的电压始终维持在标准幅值与纯正弦波形 。更为精妙的是，SST 的直流隔离母线像一道不可逾越的“电气防火墙”，将居民端产生的任何高次谐波污染彻底就地隔离消化，杜绝其倒灌污染中压主网 。这种由“被动顺从”向“主动治理”的系统级功能跨越，使得单台 SST 设备就包揽了原本需要整个配电站庞大装置群才能实现的电网综合治理任务，大幅提升了老旧社区电网的韧性与安全承载极值。
7.3 规避天价土建改造成本与打破时间枷锁的终极经济账
在评估一项新技术的商业价值时，全生命周期成本（TCO）是决定性因素。当前，尽管在相同的额定容量下，基于高压 SiC 器件的固态变压器在半导体物料（BOM）硬成本上仍数倍于传统的硅钢铜线变压器 ，但在城市老旧社区配电扩容的特定应用场景下，固变SST 展现出了压倒性的综合经济优势。
在老旧城区进行传统变压器扩容的显性硬件成本仅仅是冰山一角。其隐藏的真正“天价成本”在于市政土建改造与社会停电损失。新建或扩建传统箱变，往往意味着需要重新进行土地审批、破除城市主干道路面、开挖扩建地下电缆沟排布更大线径的 10kV 进线电缆，以及浇筑更深更坚固的钢筋混凝土承重基础与地下防渗漏储油池 。这一系列繁冗的土建与行政流程，其隐性资金消耗远超变压器本身，且审批及施工周期长达数月乃至数年 。
相比之下，基于模块化构建的 SiC-SST，其单体功率模块的重量已被缩减至极致（例如 BMF540R12MZA3 模块重量不足 350g ）。尽管多模块集群加总后的整机重量依然可观，但借助于 ISOP 的模块化架构（Modular Architecture），整个 固变SST 系统可以被拆解为几十个独立的标准化功率抽屉单元（Cell）。这种结构使得系统完全摆脱了对大型重型吊装机械与复杂道路封闭管制的依赖。工程师可以通过人工推车将轻量化的功率单元零散搬运至老旧社区狭窄的既有变电房或箱变壳体内，并在几个小时内像拼装服务器机架一样完成现场模块的快速插拔组装与接线。
这种“原址原位、即插即用”的柔性扩容模式，彻底规避了高昂的土建开挖成本与长周期的市政征地博弈。它将社区停电改造的时间窗口从不可忍受的几周大幅压缩至短短的一个周末甚至一夜之间。同时，SiC 的高能效进一步降低了长达几十年的运行电费与高达 70% 的后期维护成本（无漏油风险、无硅胶老化、模块损坏可热插拔极速更换） 。因此，在城市核心区与老旧社区的存量配电网升级战役中，SiC-SST 无疑是最具综合商业可行性与技术前瞻性的终极解法。
8. 结语
基于大功率碳化硅（SiC）模块构建的固态变压器（SST），代表了现代电力电子技术在配电网领域的最前沿突破。它不仅是对传统工频磁性变压器百年发展史的彻底颠覆，更是破解城市老旧社区“空间受限与容量飙升”这一不可调和矛盾的“终极密钥”。
通过深度挖掘 SiC 宽禁带半导体在 1200V 甚至更高耐压下极低导通阻抗与消除拖尾电流的材料红利，固变SST 首次能够在突破 10kHz 的高频领域摆脱热力学失控的桎梏。结合强韧耐用的氮化硅（Si3N4）AMB 先进陶瓷封装、能够均压分流的模块化级联 H 桥（CHB-ISOP）拓扑、低漏感极度微缩的高压纳米晶磁性元件设计，以及利用有源米勒钳位技术构建的高频抗干扰主动防御驱动体系，固变SST 成功跨越了从实验室概念到工业级大功率严苛运行的工程鸿沟。
在这条技术演进路径的指引下，在不扩建老旧社区一寸额外土地、不挖掘一米额外土方的严苛边界条件下，实现配电变电容量 100% 的翻倍已从理论上的愿景化为触手可及的工程现实。更深远地看，固变SST 所赋予的多端口原生交直流混合互联能力与实时电能质量主动掌控能力，正将老旧社区从电网被动的“能量消化末端”，升级为支持电动汽车超级快充与光储分布协同的高韧性“智慧能源自治节点”。伴随着技术的持续演进与规模化应用带来的成本下行，基于 SiC 的固态变压器必将成为推动全球城市新型配电网络迈向全固态、高密度与极致智能化的基石力量。
