ProfiNet转CCLINK IEFB协议转换实现食品灌装产线新旧PLC互联互通
一、案例背景
在食品饮料智能制造升级进程中，工业自动化连续生产能力与工业物联网数据化管控能力，是保障饮品灌装品质、批次一致性与产线高效稼动的核心基础。食品饮料灌装生产线属于24小时连续量产工况，灌装、旋盖、检漏、喷码各工序联动性要求高，一旦工序脱节、参数不同步，极易出现灌装液位偏差、喷码错乱、批次混料等质量问题，严重影响产品合格率与生产交付效率。因此，老旧产线的不停机扩容、新旧设备兼容对接、全流程数据联动技改，成为食品制造企业智能化升级的核心需求。
本次项目应用场景为食品饮料灌装流水线技改扩容项目，该工厂原有灌装、旋盖主体设备为成熟老旧设备，搭载三菱FX5U PLC作为CC-Link IE FB总线主站，长期稳定负责生产线灌装、旋盖工序的逻辑控制、设备启停、基础调速等生产任务，设备硬件与现场布线运行稳定，可满足基础量产需求。为响应市场多品类饮品生产需求，实现产线扩容升级、品质全检溯源，工厂新增在线检漏设备、在线喷码设备，新增设备配套西门子1511C PLC作为Profinet总线主站，负责成品密封性检测、产品批号喷印、新品换型管控等新增工艺功能。
由于三菱CC-Link IE FB与西门子Profinet属于两套完全不兼容的工业总线协议，新旧两套主控系统相互独立、无法直接通讯，形成典型的产线数据孤岛。原有灌装旋盖工序与新增检漏、喷码工序完全割裂，灌装液位数据、喷码批号数据无法互通，生产线调速、换型、启停无法整线联动。改造前只能依靠人工逐工序录入参数、手动同步启停，人工干预量大、数据误差高、换型耗时久，严重制约产线扩容后的生产效率。同时本次技改明确要求禁止整机替换原有三菱控制系统，最大限度保留原有设备资产、避免长时间停机停产。为解决以上难题，项目部署塔讯TX161-RE-CCIE/PNS总线协议转换网关。该设备是集成工业网关、智能网关、物联网网关与数据采集器于一体的多功能工业设备，通过专业协议转换技术实现双总线双向数据互通，完美适配食品饮料产线不停机技改、新旧设备兼容扩容需求。
二、协议转换网关功能简介
塔讯TX161-RE-CCIE/PNS是针对食品、日化、轻工流水线技改扩容场景研发的工业级智能网关，作为轻工制造专用工业网关，主打多品牌PLC异构总线协议兼容互通，同时集成高速数据采集器与远程数据传输能力，是食品饮料行业工业自动化整线联动升级与工业物联网数字化建设的核心设备，核心功能如下：
1.双从站双向协议转换：设备支持双总线独立从站模式，可同时作为Profinet从站对接西门子1511C PLC、CC-Link IE FB从站对接三菱FX5U PLC，无需替换原有三菱控制系统、无需改动原有现场布线，即可实现两大异构总线数据无缝解析、双向透明传输，满足产线不停机技改需求。
2.全工序数据采集统计：内置高性能数据采集器，可实时采集灌装液位高度、设备运行速度、喷码批号、生产产能、设备启停状态、工序运行异常等全维度生产数据，采集精度高、刷新速度快，有效替代人工手动录入，降低人为误差。
3.自定义双向数据映射联动：支持用户自由配置上下行数据映射通道，可灵活实现工艺数据上传、控制指令下发的精准对应，适配生产线调速、多品类换型、整线联动启停、工序状态反馈等复杂轻工生产逻辑，柔性适配多品类饮品生产。
4.轻工工况稳定适配：针对食品饮料车间洁净、高湿、24小时连续量产工况设计，具备防尘、防潮、抗电磁干扰、长时间无故障运行特性，总线通讯稳定不丢包，保障流水线连续不间断生产。
5.物联网数据可视化管理：具备物联网网关核心能力，可将采集的生产数据预处理后上传至车间MES、上位组态系统，实现生产数据可视化、批次数据可追溯、设备状态可监控，助力食品工厂数字化、智能化升级。
三、系统结构拓扑图
四、项目痛点与难点
本次食品饮料灌装产线技改扩容前，新旧设备总线异构、工序独立运行，存在诸多生产与运维痛点，严重制约产线工业自动化联动效率与工业物联网数字化管控能力，同时项目存在严格的技改限制，具体难点如下：
1.总线协议异构，新旧工序完全割裂：三菱CC-Link IE FB与西门子Profinet两大总线协议无法原生互通，原有灌装旋盖工序与新增检漏喷码工序独立运行，无数据交互通道，产线无法实现整线统一调度。
2.禁止整机替换旧系统，技改难度大：项目明确不允许更换原有三菱FX5U控制系统与现场布线，传统整机替换、系统重构的技改方案无法落地，只能通过外部中转设备实现协议互通。
3.人工录入数据误差大、效率低：改造前无自动化数据采集器支撑，灌装液位、喷码批号、生产产能等数据全部依靠人工逐工序记录录入，不仅耗时费力，且极易出现录入错误，导致批次追溯混乱。
4.无整线联动机制，生产容错率低：新旧工序无法同步启停、同步调速、同步换型，新品换型时需分别调试两套系统，换型周期长，容易出现灌装与喷码不同步、批号错乱、漏检误检等质量问题。
5.无数字化数据链路，管控滞后：现场无专用物联网网关，生产数据无法自动汇总上传至MES系统，生产状态无法实时监控，异常问题只能事后排查，无法实现预判性运维与精细化生产管控。
五、整体解决方案
结合食品饮料产线不停机扩容、利旧改造、整线联动、数据自动采集的核心需求，项目以TX161工业网关为核心，依托高效协议转换技术，搭建新旧系统双向通讯链路，构建全自动联动、数据自动采集、全程可追溯的工业自动化与工业物联网一体化解决方案，具体方案如下：
1.双总线兼容组网，最大化利旧设备：利用智能网关双从站特性，同时接入Profinet与CC-Link IE FB总线网络，完美兼容两套异构总线协议，全程不更换三菱FX5U控制器、不改动原有设备布线，实现低成本、无停机技改升级。
2.双向数据交互，实现整线工序联动：配置网关标准化双向数据映射逻辑，搭建闭环控制通道。上行数据：西门子1511C PLC通过网关采集灌装液位、设备运行速度、生产状态等三菱侧设备数据，用于新品质量判定与产能统计；下行数据：西门子总控系统将生产线调速指令、品类换型指令、整线启停指令，通过网关转换下发至三菱控制系统，实现新旧工序同步运行、协同联动。
3.自动化数据采集，替代人工录入：依托网关内置数据采集器，全自动采集灌装液位、喷码批号、产能数据、设备状态等核心生产参数，无需人工手动记录，杜绝人为误差，提升数据精准度与生产效率。
4.数字化并网，实现全程追溯：通过物联网网关将全域生产数据统一上传至车间MES系统，实现生产数据可视化、批次信息可追溯、设备异常可预警，完善食品生产质量管控体系，满足食品行业溯源监管要求。
5.柔性适配多品类生产：网关支持在线参数修改与数据映射调整，可快速适配不同饮品品类的换型生产需求，缩短产线换型调试时间，提升流水线柔性化生产能力。
六、详细实施配置过程
本次技改严格遵循食品产线“不停机、零停产、低改动”原则，采用分步调试、在线对接的实施方式，最大程度保障量产连续性，具体配置过程如下：

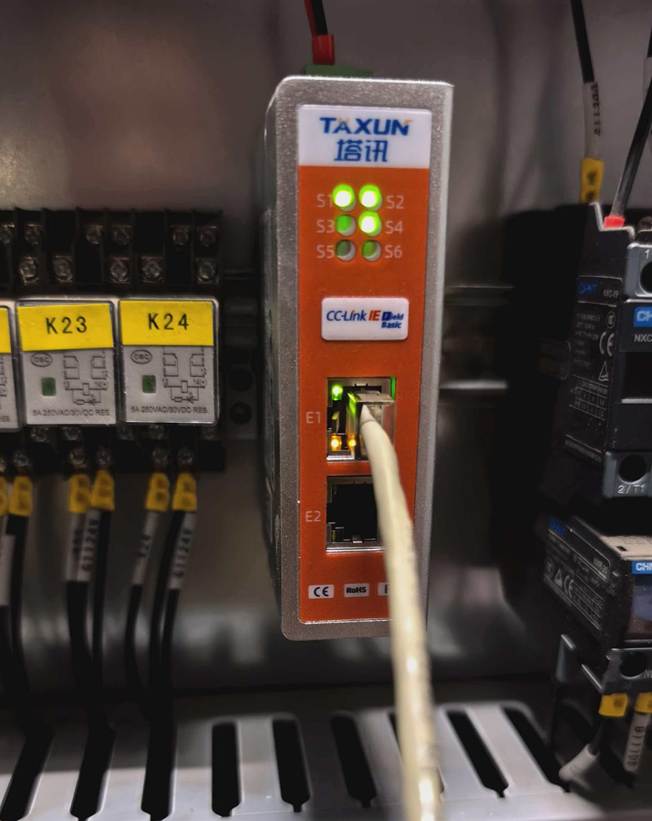

1.硬件安装与总线对接：将TX161智能网关安装于车间控制柜，完成防潮、防尘、接地抗干扰处理。网关CC-Link IE FB端口就近接入原有三菱FX5U总线网络，作为从站挂载至原有系统；Profinet端口接入新增西门子1511C总线网络，全程无需拆除原有设备线路，不影响当前量产。
2.网关基础参数配置：电脑接入网关配置后台，分别设置双总线独立IP地址，规避局域网冲突。导入Profinet与CC-Link IE FB协议配置文件，完成底层协议适配，开启高速数据刷新、断线保护、数据异常过滤功能，保障连续生产工况下的通讯稳定性。
3.双向数据映射配置：根据产线联动逻辑精准配置映射表。上行映射包含：灌装液位数据、设备运行速度、旋盖工序状态、生产计数；下行映射包含：整线启停信号、生产线调速参数、产品换型指令、系统复位信号，实现数据精准双向同步。
4. PLC程序适配优化：在不改动原有三菱核心程序的前提下，小幅优化两套PLC程序，新增总线数据交互、指令判断、状态反馈程序段，增加通讯心跳检测机制，保障通讯异常时设备平稳停机，杜绝批量生产不良。
5.在线联调与稳定性测试：先进行单总线通讯测试，排查数据丢包、延迟问题；随后在线调试整线联动功能，模拟换型、调速、启停工况，验证新旧工序同步性；最后进行72小时不停机满载试运行，监测通讯状态、数据精度与产线运行稳定性，达标后正式投产。
七、实施前后效果对比与应用成效
本次技改依托工业网关优秀的协议转换性能，成功实现食品灌装产线新旧设备融合联动，大幅提升产线工业自动化水平与工业物联网数字化能力，实施前后效果提升显著：
1.系统改造对比：改造前需整机替换控制系统，改造成本高、停产周期长；改造后完全利旧原有设备，无需停机整改，技改成本降低60%以上，完美满足不停机扩容需求。
2.工序联动对比：改造前新旧工序独立运行，换型慢、同步差、易出现质量瑕疵；改造后实现整线同步启停、调速、换型，工序协同性大幅提升，产品批次不良率显著下降。
3.数据管控对比：改造前依赖人工录入数据，误差大、效率低、无追溯性；改造后通过数据采集器全自动采集生产数据，数据精准无误，搭配物联网网关实现全程数据追溯，符合食品质量监管标准。
4.生产效率对比：改造前人工干预多、换型时间长、产能受限；改造后自动化联动程度大幅提升，换型调试效率提升50%，整线生产产能提升25%以上。
5.运维管理对比：改造前故障排查繁琐、管控滞后；改造后设备状态、生产数据实时可视化，故障精准定位，运维便捷度与产线稳定性全面升级。
八、项目总结
本次食品饮料灌装流水线技改扩容项目，通过部署TX161-RE-CCIE/PNS智能网关，依靠核心协议转换技术，成功解决西门子Profinet与三菱CC-Link IE FB异构总线协议的通讯壁垒。项目严格遵守不停机改造、不替换旧系统的技改要求，依托工业网关的高兼容特性实现新旧双主站系统无缝对接，通过内置数据采集器完成全工序自动化数据采集，借助物联网网关搭建起完善的工业物联网数字化管控体系，全面提升产线工业自动化协同生产能力。
项目落地后，彻底解决了食品灌装产线新旧工序割裂、人工录数误差大、换型效率低、无数据追溯、技改成本高的核心痛点，实现灌装、旋盖、检漏、喷码全工序联动生产，不仅大幅提升了饮品生产品质与产能，还满足了食品行业生产数据可追溯、可监管的合规要求。同时，本次轻量化利旧改造方案，最大程度保留了企业原有设备资产，避免了停产损失，为食品饮料工厂老旧产线扩容升级、新旧设备兼容改造提供了高性价比、高稳定性的落地路径。
该案例广泛适用于食品、饮料、日化、医药等轻工流水线技改扩容场景，对多品牌PLC异构组网、不停机智能化升级、数字化追溯体系建设具备极高的参考价值与行业推广意义。
（相关技术交流咨询售后请与王工留言）
